AP基本配置方法

作者:小编 发布时间:2022-06-19 22:14:41 次浏览

AP基本配置方法A、串口线与超级终端 POE模块与AP接法


AP基本配置方法


A、串口线与超级终端

POE模块与AP接法:

POEDATA&POWER OUT口接APGE1/POE

POEDATA IN接交换机或电脑的网口

串口线(设置线)APCONSOLE口再接到电脑的串口或USB转串口



安装USB转串口驱动

undefined

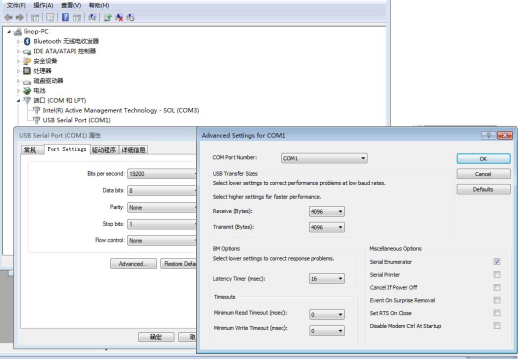

在设备管理器中,设置USB转串口(串口号:COMXX, 波特率:115200)

undefined


打开超级终端SecureCRT

设置协议为:Serial   端口号: COMXX   波特率:115200

undefined

ap6522-372EF8  login: admin

Password: motorola系统默认密码不显示

System is currently using the factory default login credentials.

Please change the default password to protect from unauthorized access.

Enter new password: 输入新密码不显示

Confirm new password: 再次输入新密码不显示

Password for user 'admin' changed successfully.

Please write this password change to memory ("write memory") to make the change persistent.

ap6522-372EF8>enable 进入特权模式



BTELNET 客户端

a、开启电脑TELNET 客户端服务

b、查看AP MAC地址:FC0A81372EF8

c、打开计算器程序模式把后四位2EF8十六进制算成十进制为46248

d、更改本机IP地址169.254.0.1掩码:255.255.0.0



1、设置国家时区

ap6522-372EF8#conf t 进入全局设置模式

ap6522-372EF8 (config)#rf-domain default(射频区域默认)

ap6522-372EF8 (config-rf-domain-default)#country-code cn(设置国家CN)

ap6522-372EF8 (config-rf-domain-default)#..




2、管理地址设置

en 在特权模式下ap6522-372EF8#

ap6522-372EF8C#self  (进入设备自身设置)

Enter configuration commands, one per line.  End with CNTL/Z.

ap6522-372EF8(config-device-FC-0A-81-37-2E-F8)#in vl 1 (新建vlan 1

ap6522-372EF8(config-device-FC-0A-81-37-2E-F8-if-vlan1)#ip add 192.168.1.250/24  (输入IP地址、掩码24位(255.255.255.0)

ap6522-372EF8(config-device-FC-0A-81-37-2E-F8-if-vlan1)#ip add address zeroconf secondary(第二地址、也是备用地址169.254.XXX.XXX

ap6522-372EF8(config-device-FC-0A-81-37-2E-F8-if-vlan1)#comm wr (保存)




3、管理设置

使用conf t 进入

全局配置模式下ap6522-372EF8(config)#

ap6522-372EF8 (config)#management-policy default

ap6522-372EF8 (config-management-policy-default)#telnet (开启telnet)

ap6522-372EF8 (config-management-policy-default)#http server (开启http)

ap6522-372EF8 (config-management-policy-default)#..




4、设置WLAN 无线SSID名称及密码

!设置Wlan 在全局模式下设置 ap6522-372EF8(config)#

ap6522-372EF8(config)#wlan motorola 设置Wlan(名称motorola)

ap6522-372EF8(config-wlan-motorola)#vlan 1 (使用vlan 1)

ap6522-372EF8(config-wlan-motorola)# bridging-mode local本地转发 (桥接)如果在AP上配置的话,默认为本地转发(local mode), 如果此wlan是在控制器上配置的话,则默认为集中转发(tunnel mode)

ap6522-372EF8(config-wlan-motorola)#encryption-type ccmp(设置加密方式为CCMP)

ap6522-372EF8(config-wlan-motorola)#wpa-wpa2 psk 0 qwertyui(设置密码: qwertyui)

ap6522-372EF8(config-wlan-motorola)#sho con(查看WLAN配置)

wlan motorola

 ssid motorola

 vlan 1

 bridging-mode local

 encryption-type ccmp

 authentication-type none

 wpa-wpa2 psk 0 qwertyui




5、DHCP的配置

ap6522-372EF8(config)#dhcp-server-policy defaultDHCP设置 default是策略的名字)

ap6522-372EF8(config-dhcp-policy-default)#dhcp-pool 10  (10为名字)

ap6522-372EF8(config-dhcp-policy-default -pool-10)#network 192.168.1.0/24  网段

ap6522-372EF8(config-dhcp-policy-default-pool-10)#address range 192.168.1.10 192.168.1.240  IP池)

ap6522-372EF8(config-dhcp-policy-default-pool-10)#default-router  192.168.1.250  路由

(如果公司有路由器,那么要设公司的路由器地址)

ap6522-372EF8(config-dhcp-policy-default-pool-10)#dns-server  192.168.1.250 DNS

如果公司有DNS,那么要设公司的DNS地址

ap6522-372EF8#comm wr   保存!




6、 设置radio信号绑定

ap6522-372EF8(config)#profile ap6522 default-ap6522  入全局配置(下发配置设置)所有AP6522的信号绑定   profile

ap6522-372EF8(config-profile-default-ap6522 radio 1

ap6522-372EF8(config-profile-default-ap6522-if-radio1)#wlan motorola  (绑定motorola)

 ap6522-372EF8(config-profile-default-ap6522-if-radio1)#power 16  (功率16dBi(3-20)可选)

 ap6522-372EF8(config-profile-default-ap6522-if-radio1)#in ra 2

 ap6522-372EF8(config-profile-default-ap6522-if-radio2)# wlan motorola (绑定motorola)

 ap6522-372EF8(config-profile-default-ap6522-if-radio2)#power 16

也可以在自身这台进行设置。Device设备下

ap6522-372EF8#self

ap6522-372EF8(config-device-FC-0A-81-37-2E-F8#in radio 1

ap6522-372EF8(config-device-FC-0A-81-37-2E-F8-if-radio1)#wlan motorola (绑定motorola)

ap6522-372EF8(config-device-FC-0A-81-37-2E-F8-if-radio1)#power 15  设功率(3-20)

ap6522-372EF8(config-device-FC-0A-81-37-2E-F8-if-radio1)#channel 1 设信道(1,6,11)

ap6522-372EF8(config-device-FC-0A-81-37-2E-F8-if-radio1)#in ra 2

ap6522-372EF8(config-device-FC-0A-81-37-2E-F8-if-radio2)#wlan motorola (绑定motorola)

ap6522-372EF8(config-device-FC-0A-81-37-2E-F8-if-radio2)#power 15        设功率(3-20)

ap6522-372EF8(config-device-FC-0A-81-37-2E-F8-if-radio2)# channel 149    设信道(149153157161165)

ap6522-372EF8(config-device-FC-0A-81-37-2E-F8-if-radio2)#end

ap6522-372EF8#comm wr




7、设置虚拟控制器

ap6522-372EF8#self

ap6522-372EF8(config-device-FC-0A-81-37-2E-F8)# virtual-controller 设成 虚拟控制器(可以管理24AP

ap6522-372EF8(config-device-FC-0A-81-37-2E-F8)#use dhcp-server-policy default  配置使用dhcp




8、恢复出厂设置

1ap6522-372EF8# erase startup-config  删除配置文件

Erase startup-config? (y/n):y

ap6522-372EF8#reload   重新启动

The system will be rebooted, do you want to continue? (y/n): y

2ap6522-372EF8 login: reset 用户名:reset

!!WARNING!!: Logging in as 'reset' will clear all configuration and user data under "flash:" and reboot the system. Press Ctrl-C to cancel

Password: FactoryDefault 输入密码不显示
